Ubiquiti ECS-24S-PoE - Enterprise Campus 24S PoE, ECS-24S-PoE

Detailní popis produktu

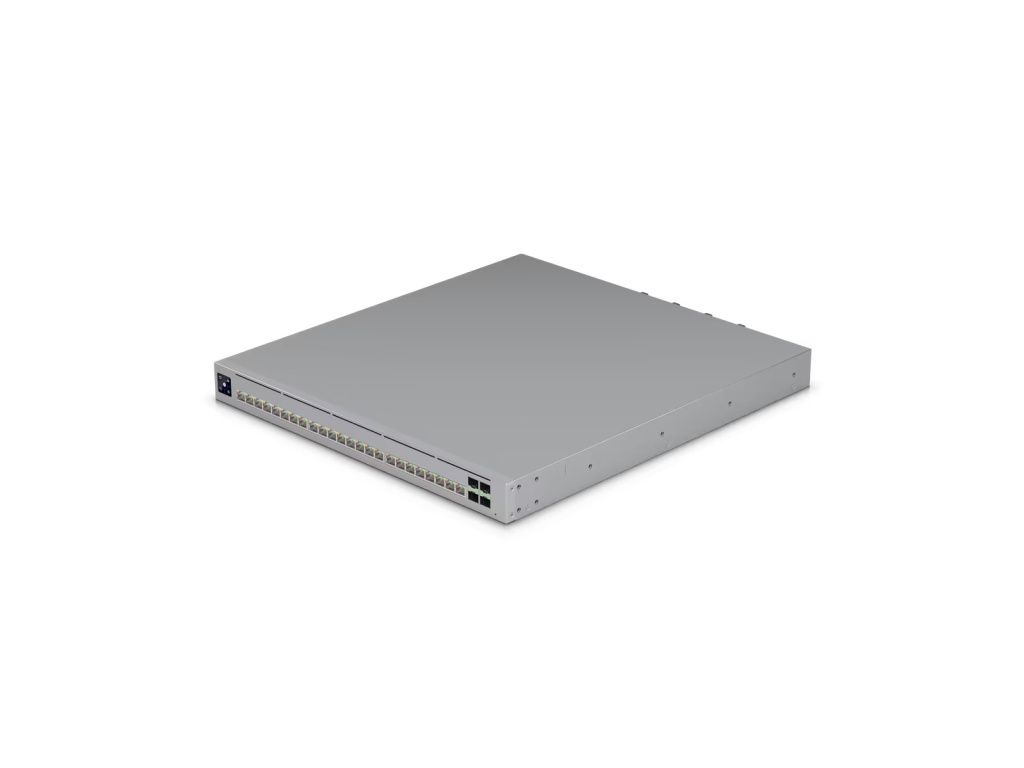

Ubiquiti ECS-24S-PoE, UniFi Enterprise Campus 24S(Stacking) PoE switch

Produkt spadá do ''Unifi Enterprise Partner Program'' - veškeré prodeje jsou podmíněny registrací projektu s vyplněním formuláře.
Špičkový 24portový L3 switch s podporou PoE+++ je navržen pro moderní infrastruktury, které vyžadují vysokou propustnost, spolehlivost a pokročilé síťové funkce. Nabízí kombinaci 8× 2,5G a 16× 10G RJ-45 portů s napájením PoE+++, doplněnou o 2× 100G QSFP28 a 4× 25G SFP28 pro ultrarychlé uplinky. Celkový PoE výkon až 1050 W ve sdíleném režimu zajišťuje dostatek energie pro rozsáhlé nasazení IP kamer, AP nebo dalších zařízení. Kritické prvky jako duální hot-swap napájecí moduly a čtyři vyměnitelné ventilátory zajišťují nepřerušený provoz a snadnou údržbu bez výpadků. Kovové šasi z SGCC oceli zvyšuje odolnost zařízení a splňuje průmyslové standardy CE, FCC a IC. Díky výšce 1U a přiložené montážní sadě je připraven k nasazení do racku, přičemž pro 2sloupové racky je možné použít středový držák nebo polici. Dotykový 1,3'' displej poskytuje rychlý přehled o stavu systému a umožňuje základní ovládání přímo na zařízení. Díky podpoře stackingu lze snadno propojit více switchů do jediné logické jednotky, což umožňuje centralizovanou správu a výrazné zjednodušení síťové infrastruktury. Řešení je ideální pro prostředí, kde je potřeba rozšiřovat kapacitu bez složité konfigurace. Vysoká propustnost a rychlá synchronizace mezi jednotkami zajišťují spolehlivý provoz i při vysokém zatížení. Stacking tak přináší efektivní způsob, jak budovat robustní a snadno rozšiřitelnou síť.
Klíčové vlastnosti
porty s podsvícením Etherlighting - indikace umístění portu, rychlost/linku a nativní VLAN/síť
16× 10G RJ-45 PoE+++, 8× 2,5G RJ-45 PoE+++, 4× 25G SFP28
2× 100G QSFP28 pro stohování
plná Layer 3 funkcionalita - směrování třetí vrstvy bez omezení propustnosti
podpora záložního napájení - redundantní napájení - dva Hot-Swappable napájecí moduly (2× 600W)
čtyři ventilátory vyměnitelné za provozu (Hot-Swappable)
1,3'' dotykový LCM displej-modul pro monitoring a ovládání
celkový PoE budget až 1050 W (AC 100–240 V, sdílený režim)
podpora UniFi Network verze 9.0.114 a vyšší

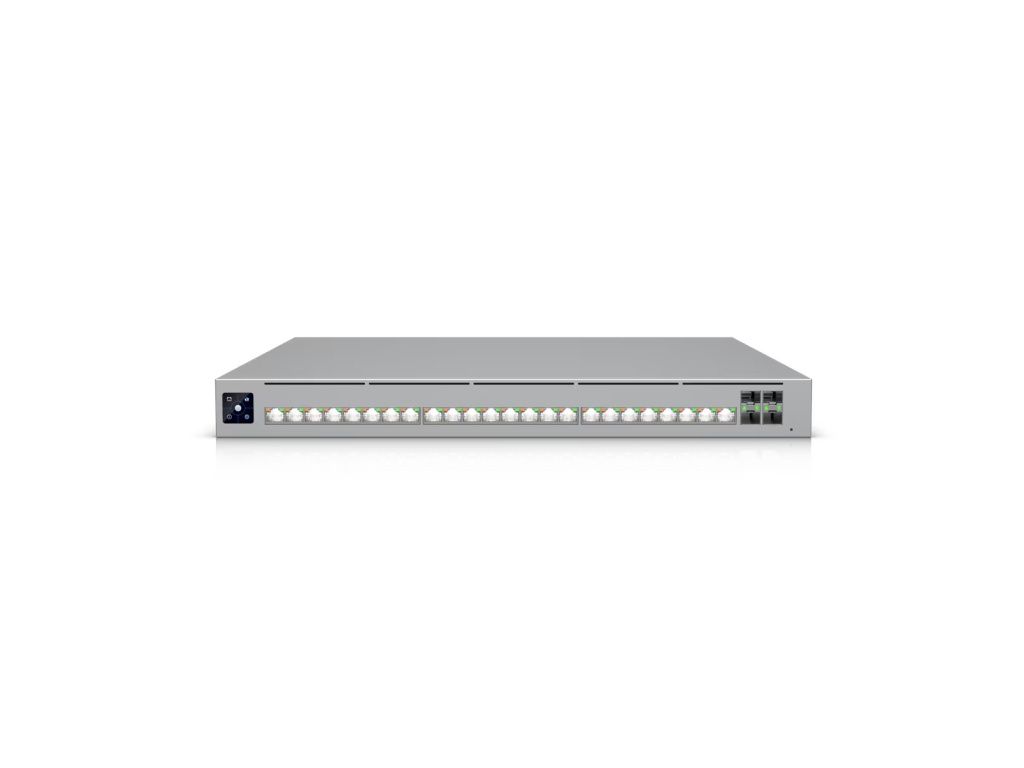

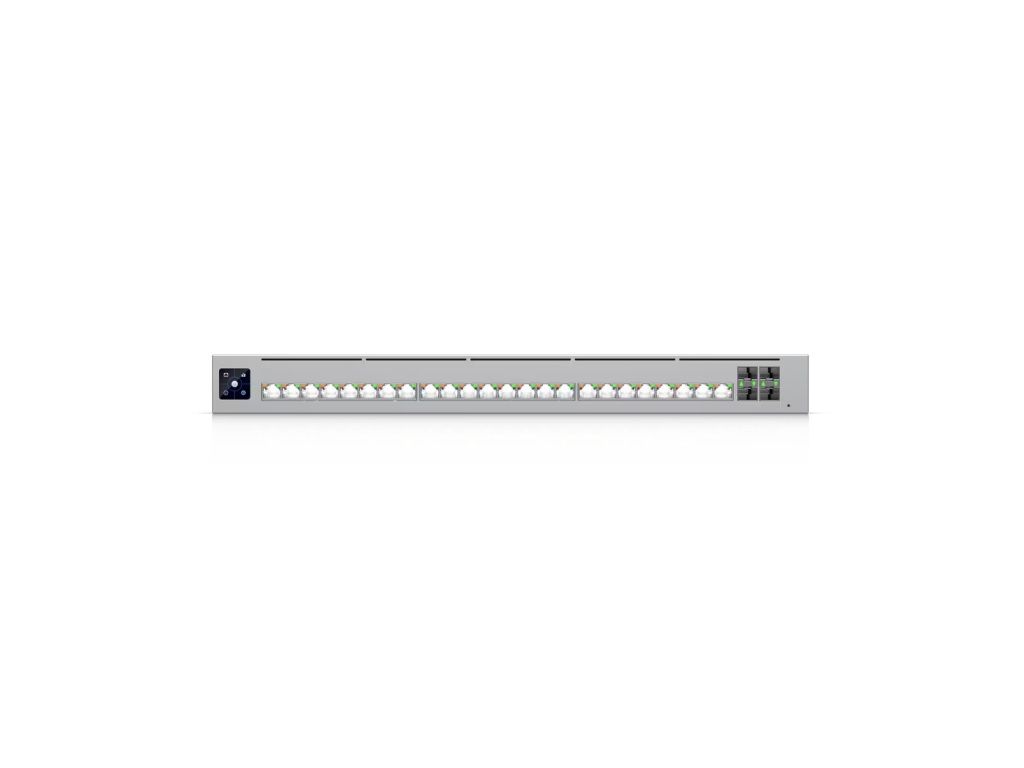

Rozložení portů:
1 GbE RJ-45 - 1x 1 (1G/100M/10M)- pouze port pro správu OOB (management)
2,5 GbE RJ-45 - 8x (vše PoE+++) (2,5G/1G/100M/10M) - 10/100M - poloduplex není podporován
10 GbE RJ-45 - 16x (vše PoE+++) (10G/5G/2,5G/1G/100M/10M) - 10/100M poloduplex není podporován
25G SFP28 - 4x (25G/10G/1G) - uplink porty pro vysokorychlostní připojení
100G QSFP28 - 2x (100G) - pouze stohovací port, nepodporuje uplink
1x konzolový port RJ-45
Výkon: Spínací kapacita switche: 460 Gb/s Rychlost směrování: 342 Mpps Velikost vyrovnávací paměti paketů: 8 MB Celková propustnost bez blokování: 230 Gb/s Podporované VLAN: 1000 Velikost tabulky MAC adres: 32 000 Statické trasy IPv4: 512 Seznam řízení přístupu (ACL):
IPv4: 256 pravidel
MAC: 256 pravidel
Funkce vrstvy L3:
DHCP server pro lokálně spravované sítě
Inter-VLAN Routing (lokální sítě)
statické směrování (lokální sítě)
Funkce vrstvy L2:
agregace portů LACP
Stacking
STP & RSTP
Cross-Stack LAG
QoS (DSCP)
Pro AV profily (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron)
pokročilá konfigurace IGMP (Querier, Fast Leave, Router Port)
IGMP Snooping
802.1X Control
ACL založené na MAC a izolace zařízení
DHCP Snooping & Guarding
limit rychlosti výstupu
řízení toku
Storm Control
omezování rychlosti Multicast & Broadcast
blokování adres MAC
omezení portu na základě MAC
ACL založený na protokolu IP a izolace sítě
zrcadlení a izolace portů
Jumbo rámce
LLDP-MED
Voice VLAN
prevence smyček
Hardware:
Max. PoE výstup: až PoE+++ (802.3 bt až 90 W, typ 4, třída 8)
Celkový napájecí výkon PoE-budget:
100–240 V AC sdílený režim: 1050 W se dvěma 600 W moduly
100–240 V AC redundantní režim: 450 W se dvěma 600 W moduly
PoE porty:
24x PoE+++
Celkový PoE výkon-budget: až 1050 W (se dvěma 600 W napájecími moduly, sdílený režim)
Max. výkon PoE na port dle PSE:
PoE (Power Protection Reader): 15,4 W - PoE+: 30 W - PoE++: 60 W - PoE+++: 90 W (na 1 port)
Management-řízení:
Ethernet
port pro správu OOB
Serial Console
AR
Software: aplikace UniFi Network verze 9.0.114 (pro konfiguraci a správu UniFi zařízení)
Metoda napájení: 2x univerzální vstup, 100–240 V AC, 50/60 Hz
Metoda vstupního napájení: 2x AC vstup, napájecí moduly (zdroje) vyměnitelné za provozu
Maximální spotřeba energie: 150 W (bez PoE výstupů-zátěže), 2 400 W (včetně PoE výstupů-plné vytížení)
Redundance a chlazení: - napájecí zdroje: 2× hot-swap 600W AC/DC napájecí moduly, redundantní - počet ventilátorů: 4 (40x40 mm) - moduly ventilátorů vyměnitelné za provozu (moduly pracují s redundancí 3+1)
LED diody: Ethernet, SFP28, systém
Tlačítka: factory reset
LCM displej: 1,3'' dotykový displej (modul)

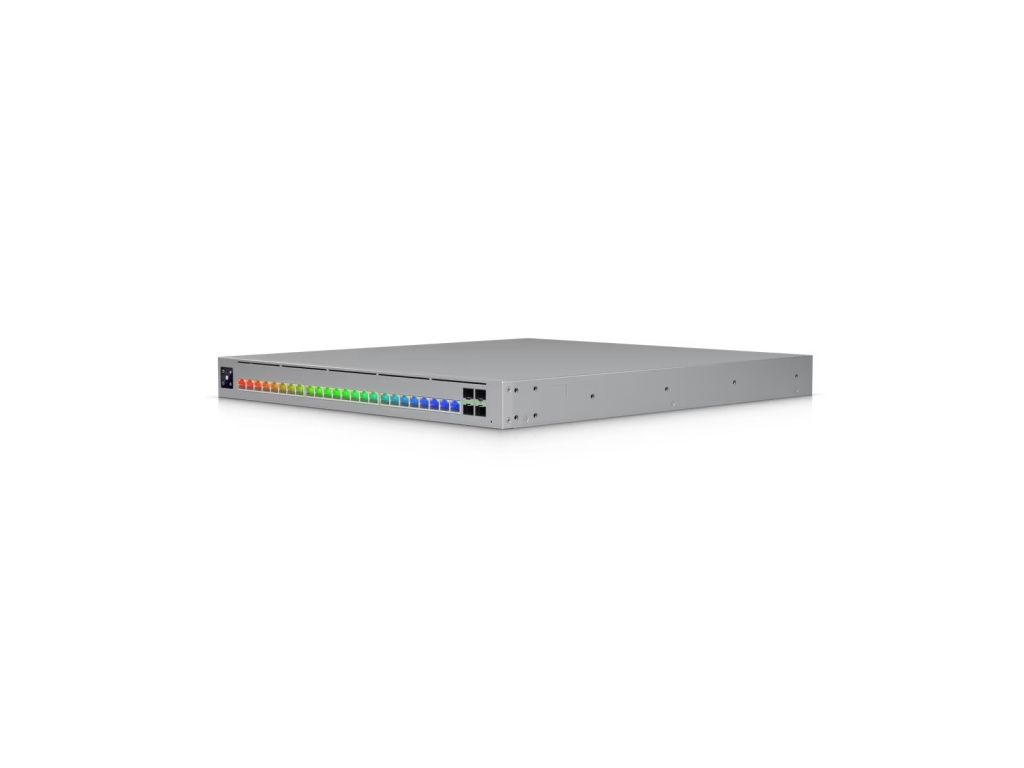

Technologie Etherlighting:
inteligentní podsvícení portů a systémových stavů
Ethernet, SFP28 (pro optimální jas použijte propojovací kabely Etherlighting ) - barevná indikace stavu

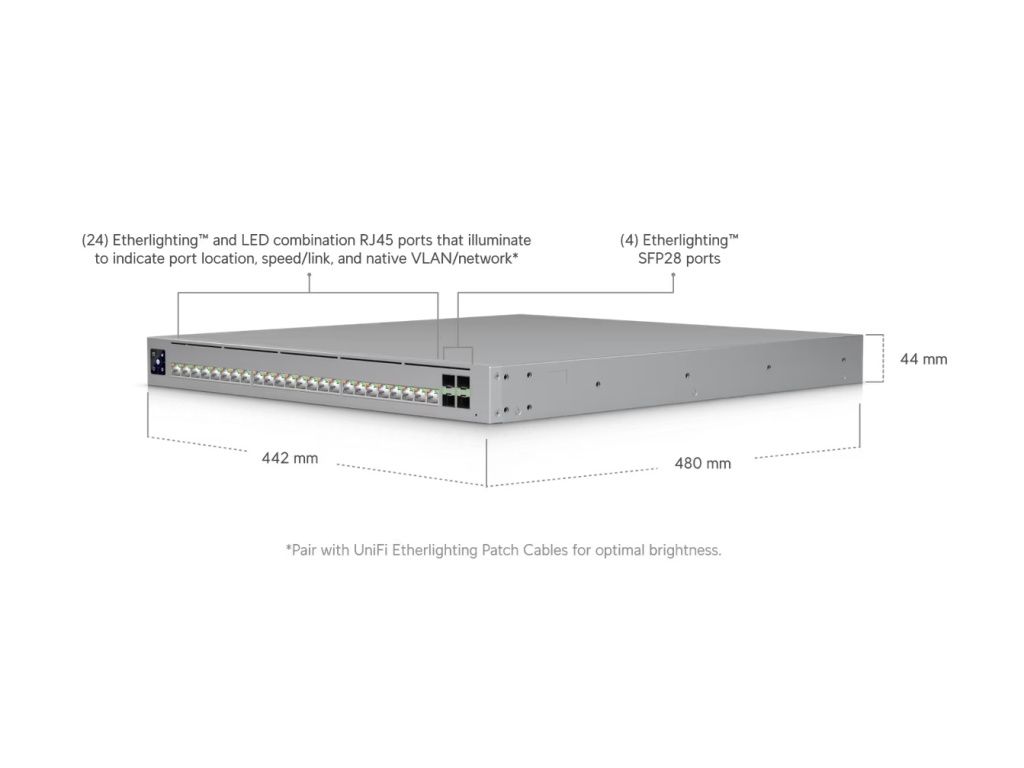

Rozměry (mm): 442,4 × 496 × 44
Hmotnost (g): 9200 (9300 s rack úchyty)
Barva: stříbrná
Materiál pouzdra: SGCC ocel
Materiál uchycení: SGCC ocel
ESD/EMP ochrana: vzduch: ± 12 kV, kontakt: ± 12 kV
Odvod tepla: 512 BTU/hod (bez PoE výstupu)
Okolní provozní teplota (°C): -5 až 40
Okolní provozní vlhkost: 10 až 90 % bez kondenzace
Form Factor: montáž do racku (1U plná hloubka) - pro optimální oporu vyžaduje 4sloupkový stojan (rack), středový držák nebo konzolovou polici u 2sloupkových stojanů (racků)
Podporovaná hloubka racku: čtyřsloupkové stojany (regály) 482,6 mm (19''), hloubka sloupků v rozmezí od 650 do 1 000 mm (25,6–39,4'')
Použití: vnitřní
NDAA Compliant: ano
Obsah balení:
UniFi Enterprise Campus 24S PoE switch
2x napájecí kabel
2x vyměnitelné napájecí moduly (hot-swap)-instalované v těle zařízení
4x vyměnitelné ventilátory (hot-swap)-instalované v těle zařízení
instalační sada pro montáž do 1U racku (šroubky, úchyty pro montáž do racku atd.)-vhodné i pro 2sloupkové racky s držákem
uživatelská příručka
Odkaz na stránku výrobce: https://techspecs.ui.com/unifi/switching/ecs-24s-poe
Průvodce instalací: shodná instalace jako u ECS-24-PoE (rozměry, montáž do racku, napájení a chlazení) - model ECS-24S-PoE podporuje HW stohování, což vyžaduje dodatečnou kabeláž a odlišné rozložení portů (stohovací kabely, vysokorychlostní DAC kabely/optika, rozdíl v uspořádání strukturované kabeláže)
